VENARI Duo-Verbinder (Klemmhülse)

169,00

Lieferumfang: VENARI DUO-KLEMMHÜLSE (ohne Bajonettring) |

Hinweis: Um das Glas bei der Montage der Klemmhülse nicht zu beschädigen (max. 1nm Drehmoment) empfehlen wir den unten aufgeführten Drehmomentschlüssel mitzubestellen!

Lieferzeit: ca. 1-3 Arbeitstage (innerhalb Deutschlands)

Artikelnummer: WC46131 Kategorien: , , Schlagwörter: , , , ,

Wird häufig zusammen bestellt:

15,- EUR Nachlass auf den angegebenen Preis bei Kauf der Duo-Verbinder-Klemmhülse zusammen mit dem Duo-Verbinder-Bajonettring!

Duo-Verbinder Klemmhülse 30mm + Drehmomentschlüssel für Duo-Verbinder + + +
Preis für alle Artikel: 518,00

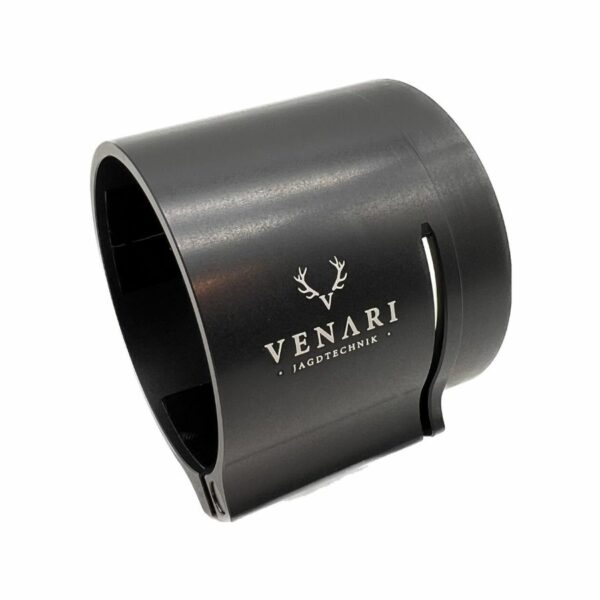

VENARI Duo-Klemmhülse

Hochwertiger Bajonett-Adapter
Geeignet für alle üblichen Wärmebildvorsatz & Nachtsichtvorsatzgeräte
Zweiteilige Ausführung für höchste Wiederholgenauigkeit

Dies ist die Klemmhülse des Duo-Verbinders. Der Duo-Verbinder besteht aus zwei Bauteilen.
Bitte bestellen Sie auch eine Duo-Bajonettring dazu, um den kompletten Duo-Verbinder zu erhalten.

NEU: Klemmhülsen gibt es jetzt auch für Zielfernrohre mit Schiene!
KH 30-Schiene ist für Leica Magnus 1-6,3×24 und Zeiss V8 1,1-8×24 geeignet.
KH 34-Schiene eignet sich für Blaser B1 1-7×28

Neuer Bajonett-Adapter: Die Hülse verbleibt auf der Optik – Remontage kein Problem!

➤ Adapter für höchstmögliche Wiederholgenauigkeit, da in passgenaues Bajonett-System eingerastet wird
➤ Auch bei Dunkelheit und mit Handschuhen schnell und leicht einzurasten
Bajonettsystem mit 5 Verriegelungswarzen für große Kontaktfläche, um auch großen Kalibern standzuhalten
Flexibel: Vorsatzgeräte schnell zwischen verschiedenen Gläsern auswechselbar (Ideal für mehrere Gläser oder mehrere Vorsatzgeräte)
Kein verkannten möglich, da die Verriegelungswalzen direkt der passgenauen Nut laufen
Wiederholgenau, egal auch das Gerät später horizontal oder vertikal aufgesetzt wird

Hinweis: Klemmhülse nur mit 1nm anziehen! Drehmomentschlüssel benutzen!

Der Bajonett–Adapter ist ein zweiteiliger Adapter für Vorsatzgeräte. Der Adapter fixiert Nachtsicht und Wärmebildgeräte absolut wiederholgenau – ohne Treffpunktverlagerung beim Ab- und wieder Aufsetzen des Vorsatzgerätes. Ein Teil, die Hülse, verbleibt fix am Zielfernrohr. Sie wird mit drei Schrauben in der Längsachse so geklemmt, dass sich die Klemmkraft gleichmäßig auf den Rohrkörper des Glases verteilt. Das schont das Glas und verhindert dessen Verrutschen durch den Impuls der Schussabgabe.

Der andere Teil, der Bajonettring, wird an das Nachtsichtvorsatzgerät geschraubt und verbleibt auch fix an diesem. Die Verbindung zwischen Hülse und Bajonettring erfolgt durch eine Steck-Dreh-Bewegung. Sie ist sehr stabil und wiederholgenau. Der Bajonettring hat hintereinander angeordnete Verriegelungsnuten, die es ermöglichen das Vorsatzgerät auf zwei Adaptergrößen aufzusetzen.

Weitere Details finden Sie in unserem Kurz-Test zum Bajonett-Adapter!

Technische Daten zum Duo-Verbinder

Gewicht Klemmhülse: ca. 100g
Gewicht Bajonettring: ca. 92g
Material: Hochwertiges Aluminium
Fertigung: gefräst
Oberfläche: Eloxiert, Kratz- und korrosionsbeständig

Zum Duo-Verbinder kann weiteres Zubehör wahlweise mitbestellt werden:

  • Schutzkappen für die Klemmhülse, zum Schutz der Linse des Zielfernrohres (wenn das Vorsatzgerät nicht montiert ist)
  • Schutzkappe für den Bajonettring, zum Schutz der Linse Vorsatzgerätes (wenn das Gerät nicht auf dem Zielfernrohr montiert ist)
  • Drehmomentschlüssel mit 1nm Drehmoment (um das Glas bei der Montage der Klemmhülse nicht zu beschädigen und mit empfohlener Stärke festzuziehen)
  • Okular für den Gebraucht des Vorsatzgerätes als Handgerät (Auf den Bajonettring, der auf dem Vorsatzgerät verbleibt, kann ein Okular aufgesetzt werden, womit längere Beobachtung angenehmer sind.)

VENARI Duo-Verbinder im Vergleich

Duo-Verbinder im Detail erklärt

Varianten des VENARI Duo-Verbinders:

Klemmhülsen:
Für runde Gläser – Größen siehe Auswahlliste oben
Für Gläser “mit Schiene” (Aussparungen) – derzeit (03/22) in der Entwicklung

Passende Bajonettringe für die Klemmhülse:

M33,5×0,75 – Für Guide (sowie JSA night-lux TA435 / TA450, Lahoux Clip 35 / Clip 50, Nitehog Viper
M35x1,0 – Für Pulsar Krypton
M43x0,75 – Liemke Luchs-1, Liemke Merlin 35, Night Pearl Seer 50 ab 2019
M46x0,75 – Für Nitehog & Electrooptic Nivex, bzw. Lahoux DigiClip (bitte Kontermutter mitbestellen!)
M49x0,75 – Für Dipol Geräte
M52x0,75 – Für Xeye CL42/CH50; CML25; Liemke Merlin 25/42; Lahoux (Horus, Hemera, LV-81, Clip 42, Elite Clip 50), Dedal (540, 541, 546, 552); JSA night-lux (NV Zwerg XL Ultra),  Leica Colonox Sight
M52x0,75 + HIKmicro Reduktionsring – Für Hikmicro TE19C, TH35C & TQ50C
M52x0,75 + Pulsar Bajonettring – Für  Pulsar Forward F455 / Pulsar Forward FN455



*Die “empfohlene maximale Entfernung zum Antragen” ist eine Einschätzung aus unserem Hause und gibt die Entfernung an, auf die üblicherweise, in Abhängigkeit von den herrschenden Umweltbedingungen, waidgerecht auf Schwarzwild angetragen werden kann. Bitte beachten Sie auch die länderspezifischen Vorgaben! (z.B. NRW: Antragen mit Nachtsicht / WB nur im Rahmen der ASP-Bekämpfung ausschließlich von der Kanzel auf maximal 100m)


Rechtlicher Hinweis: Mittlerweile ist die Nutzung von Vorsatzgeräten in den meisten Bundesländern jagdrechtlich erlaubt (Ausnahmen: Bremen, Hamburg, Thüringen). Die Nutzung von Aufhellern für Vorsatzgeräte dagegen ist bisher nur in Bayern erlaubt. Angaben ohne Gewähr. Bitte überprüfen Sie die für Sie einschlägigen Landes-Jagdgesetze. Weitere Informationen finden Sie hier.

Duo-Verbinder zum Vorzugspreis im Set!

Angebot
Ab 249,00

Hinweise zum Adapter

Die 3 Schrauben der Hülse müssen mit ca. 1nm (Newton Meter) angezogen werden. Da einige Drehmoment-Schlüssel nicht auf 1nm einstellbar sind, bieten wir einen passenden Drehmomentschlüssel im VENARI Shop an.

Zubehör zum Duo-Verbinder

Häufige Fragen & Antworten

  • 30mm mit Schiene ist für Leica Magnus 1-6,3×24 und Zeiss V8 1,1-8×24 geeignet.
  • 34mm mit Schiene eignet sich für Blaser B1 1-7×28
  • 30mm mit Schiene-Swarovski ist für Swarovski Zielfernrohre mit durchgehender Schiene geeignet.

Die Wandstärke beträgt rund 4mm. Es werden rund 5mm Platz benötigt. Bitte beachten Sie jedoch, dass mancher Lauf nach oben hin ansteigt.

Der Aufschub beträgt 4,5cm.

Der Aufschub bei der 30mm Klemmhülse beträgt 35mm.

Aktuell sind solche Adapter in der Entwicklung. Wir erwarten die Auslieferung der ersten Modelle in der ersten Jahreshälfte 2022.

Ja – die Bauteile könne miteinander eingesetzt werden und passen exakt zueinander.
